DIN25201雙疊自鎖墊圈的原理

 獨特的墊圈內側斜齒面傾斜角度 α 大于螺栓螺紋傾斜角度 β 。 裝配時， 內側斜齒面是相對的， 墊圈外側放射狀的凸紋面 （外滾花齒面） 的摩擦系數要比內側斜齒面 的摩擦系數大， 且與兩端接觸面成咬合狀態。 當連接件受到振動， 并使螺栓發生松動趨勢時， 僅僅允許兩片墊圈內側斜齒間相對抬升錯動， 產生擡升張力。 獨特的齒牙系統利用張力在緊固的 連接處產生壹個很高的抵抗力來經受振動力，從而達到 100% 的防松效果。



雙疊自鎖墊圈的特點 確保在強震動下仍然保持連接件的夾緊力，優于依靠摩擦力來制瑣的緊固件；防止因震動引起的螺栓松動，不再發生由于緊固件松動而引起的相關問題；不需要特殊的安裝工作，容易安裝和拆卸；這個系統可以用高或低的預負載力鎖緊固定元件；不受原始擰緊力影響！鎖緊功能不受潤滑影響溫度有變化也不會使連接件松動；具有耐久性；可重復使用。

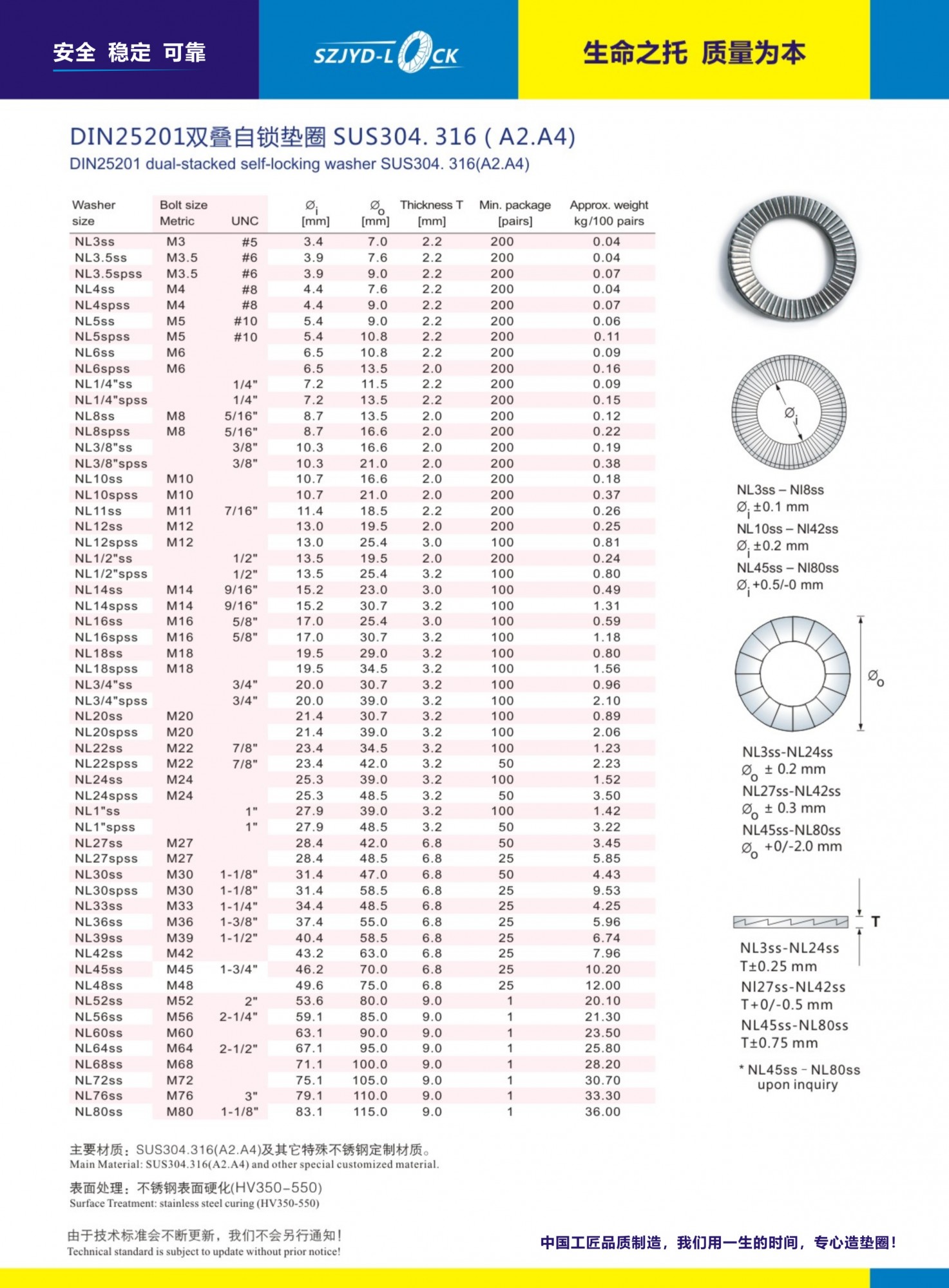

制造工藝：DIN25201標準墊圈全部使用SUS304.316或相應等級的A2.A4不銹鋼材質、經硬化處理后表面硬在HV350-520之間、硬化層度為20MU、硬度等級10級！墊圈的可適用于800度高溫及-160度低溫環境！



表面全部清洗拋光處理； 雙疊自鎖墊圈的使用：墊圈兩個大斜齒面成對粘合，目的是便於安裝和防止錯誤用！墊圈的硬度必須高于螺栓的硬度！SZJYD-LOCK墊圈全部經過DIN65151橫向振動測試可以達到200萬測試、其衰減率不低于70%！
